小球面下摆抛光机

JP2.0/4P

机床用途及功能

加工原理：准球心原理（准球心高度100mm）

加工对象：小球面

加工方式：单片、多片成盘

主轴转速： 3600rpm

主轴控制方式：单头单动控制

摆架运动方式：垂直平面内的圆弧摆动

加工时间：0~999S

加压方式：气动加压、弹簧加压

供液方式：自动循环、各轴单独供液

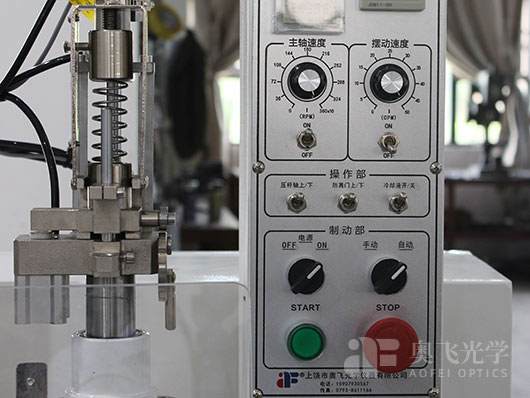

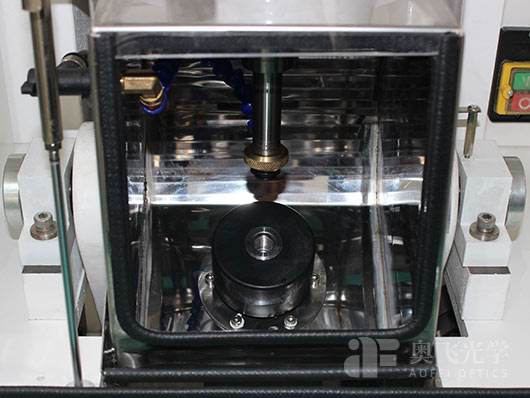

机床细节展示

主要技术规格

项目规格说明选项说明
主轴数  4Axis
主轴联接螺纹 M16×1使用者而定
加工直接Φ3~Φ50
透镜半径 R10~R80
主轴转速0-3600rpm主轴无级变速可调
摆轴次数 0-50cpm摆轴无级变速可调
摆轴角度 后50°~ 前10°
供给压力 5kgf/c㎡
必需功率 3kw使用者而定
使用电源 三相AC380V 50HZ
机床尺寸 1800mm×1000mm×1700mm
机床重量 850kg
